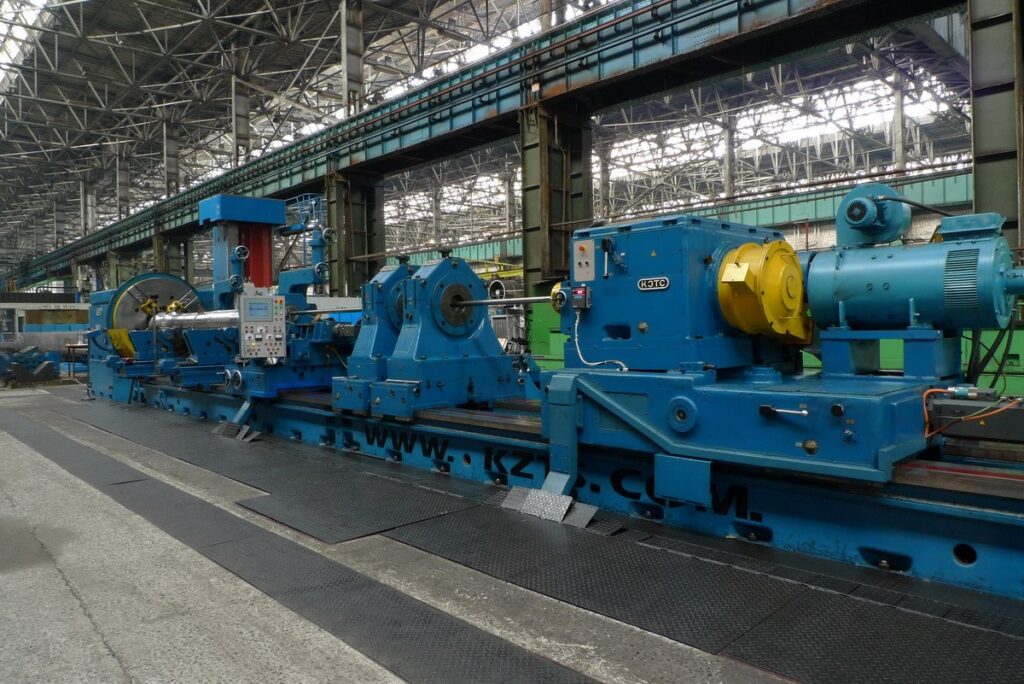

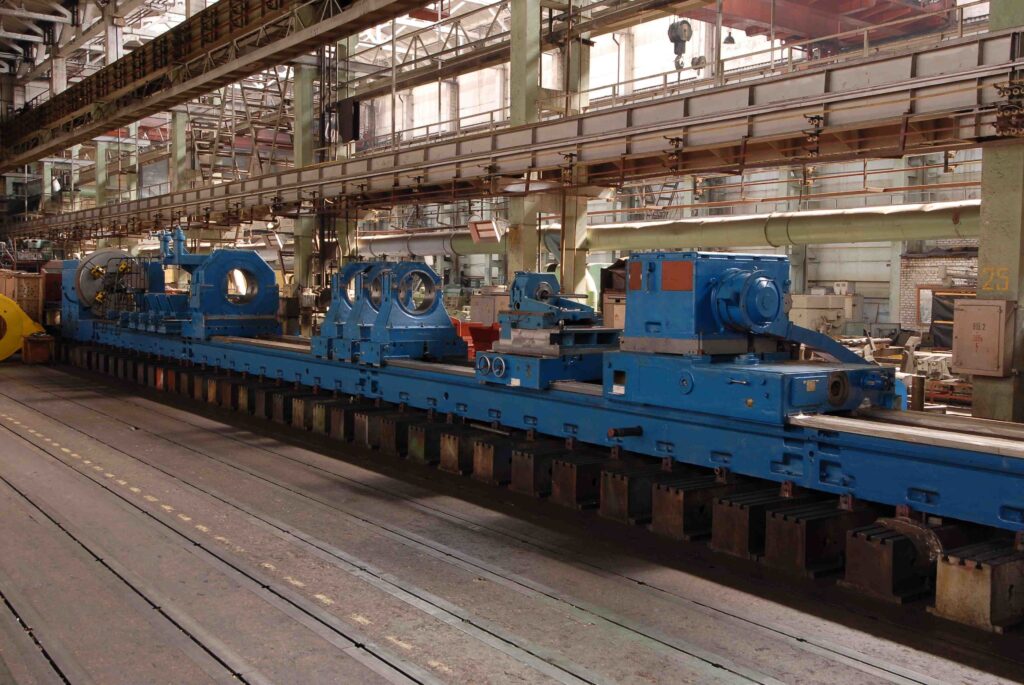

ГЛУБОКОРАСТОЧНІ ВЕРСТАТИ
Технічні характеристики глибокорозточних верстатів виробництва «КЗВВ»
| Назва параметра | КЖ1910 | КЖ1917 | КЖ1920 | КЖ1930 | КЖ1932 | КЖ1933 | КЖ1934 | КЖ1940 |
|---|---|---|---|---|---|---|---|---|
| Висота центрів, мм | 670 | 670 | 850 | 1000 | 1700 | 1300 | 1700 | 1700 |
| Найбільший діаметр оброблюваного виробу над станиною, мм | 1300 | 1300 | 1600 | 2000 | 2000 | 2600 | 3400 | 3300 |
| Найбільший діаметр, що затискається в кулачках планшайби, мм | 1100 | 200-1100 | 1200 | 1520 | 1520 | 1600 | 2000 | 2000 |
| Макс. у відкритому люнеті, мм | 900 | 200-900 | 1300 | 1700 | 1700 | 1800 | 2200 | 2200 |
| Макс. у закритому люнеті, мм | 630 | 200-900 | 800 | |||||
| Макс. у кільцевому люнеті, мм | 550 | – | 740 | |||||
| Діаметри свердління, мм | 50-230 | 60-500 | 55-200 | 200-500 | 60-500 | 80-500 | ||
| Діаметр розточування, мм | 600 | 700 | 1000 | 1100 | 1000 | до 1500 | до 2200 | 85-2000 |
| Діапазон довжин виробів, мм | 2000-8000 | 1000-8000 | 1500-12500 | 1500-12500 | 12500 | 2000-20000 | 2000-20000 | 2000-25000 |
| Маса оброблюваного виробу, т | 25 | 25 | 50 | 100 | 100 | 200 | 250 | 250 |
| Назва параметра | 2880П.301Ф1 | 28100П.400Ф1 | 28160П.600Ф1 |
|---|---|---|---|
| Висота центрів, мм | 850 | 960 | 1700 |
| Найбільший діаметр оброблюваного виробу над станиною, мм | 1600 | 2000 | 3300 |
| Найбільший діаметр, що затискається в кулачках планшайби, мм | 250-1250 | 250-1450 | 830-2000 |
| Макс. у відкритому люнеті, мм | 250-1200 | 600-1400 | 800-2000 |
| Макс. у закритому люнеті, мм | 250-900 | 250-800 | 300-1200 |
| Макс. у кільцевому люнеті, мм | 380-740 | 380-740 | – |
| Діаметри свердління, мм | 63 | 100 | 125 |
| Діаметр розточування, мм | 800 | 1000 | 1600 |
| Діапазон довжин виробів, мм | 1000-6300 | 1100-2000 | 3000-12500 |
| Маса оброблюваного виробу, т | 50 | 50 | 125 |
